Fichier 3D ?

Message  sebrider le Mar 13 Sep 2011 - 21:30

Comme une bouteille à la mer... mais bon ça marche dans les films !
Au tout hasard, quelqu'un aurait il le fichier 3D du truck des MBS core 95 (IGS, step ou autre SW) : le "vector"



avatar
sebrider

Localisation : Beaumont les valence dans la Drôme 26
Messages : 14
Date d'inscription : 05/09/2011
Age : 42

Revenir en haut Aller en bas

montage de moteir sur des trucks de mountainboard MBS vector

Message  Christian le Mar 13 Sep 2011 - 22:18

Pas évident à trouver ...mais pas strictement indispensable non plus pour bricoler.
Tu peux mesurer au pied à coulisse directement dessus.


Truck MBS Vector

Il y a apparemment un replat sur le dessous des trucks et même un filetage déjà présent aux extrémités (prévu à l'origine pour monter des freins) qui peut te servir à tenir le(s) support de moteur(s). Idea


Pour bidouiller un mountainboard MBS avec un moteur, il y a un très bon exemple ici (mais avec des trucks à ressort de type MBS Matrix)
- http://www.skate-electrique-forum.com/t113-mountainboard-mbs-motorise-avec-deux-et-quatre-roues-motrices

Sinon il y a aussi ça :
- http://www.skate-electrique-forum.com/t39-mtb-bricole-pour-mettre-un-moteur


Tu peux aussi t'inspirer de ce que fait Elsass Rider sur le forum mountainboard.fr pour monter des freins hydrauliques sur des trucks de mountainboards MBS, en fabriquant des pièces en alu s'adaptant sur les trucks (à ressorts ici)







Voir ici realiser-ses-propres-freins-hydrauliques pour les plans.

A la place des freins, tu mets ton moteur Wink .
L'encoche pour passer le truck est peut être différente sur le Vector Question , mais à vue de nez ça doit se monter directement sur les MBS Comp 16, Comp 26, Jereme Leaf...qui ont des trucks Matrix ou Matrix Pro.

Si tu ne veux pas bricoler des plaques d'alu à la scie et à la lime, tu lui passes commande.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: Fichier 3D ?

Message  Christian le Ven 30 Sep 2011 - 22:40

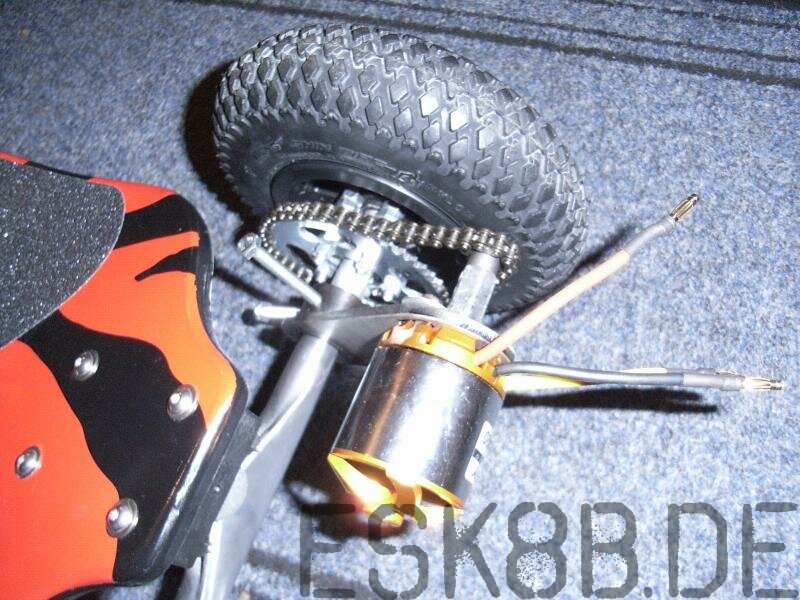

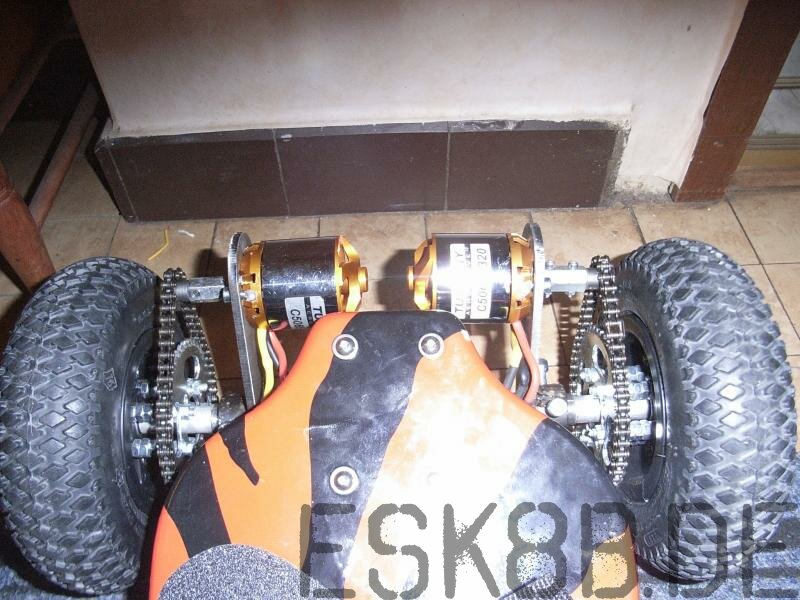

Il y a des idées de montage du moteur sur le truck à prendre sur le forum de skate électrique allemand

Sur elektro-skateboard.de
Les gros boulons sont moches, c'est pour empêcher la rotation, on peut faire plus joli


_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: Fichier 3D ?

Message  sebrider le Dim 2 Oct 2011 - 21:26

De mon côté moi j'en suis là :




j'ai trouvé les 3D de la board et pneu et ai pris mon pied à coulisse pour les trucks.

Depuis j'étais partis sur un autre projet... immobilier, mais ça a capoté... je reviens donc sur mon proto.
Je dois maintenant déterminer les moteurs que je dois mettre... mais là c'est un peu le flou : je ne sais pas sur quoi partir. Quel doit être mon critère de choix : batteries ou autres...?

Dans tous les cas avec cette base CAO il ne me restera plus qu'a faire les pattes de fixations des moteurs.

Je posterai la 3D de l'ensemble une fois finie...

To be continued.
avatar
sebrider

Localisation : Beaumont les valence dans la Drôme 26
Messages : 14
Date d'inscription : 05/09/2011
Age : 42

Revenir en haut Aller en bas

Re: Fichier 3D ?

Message  Christian le Dim 2 Oct 2011 - 21:43

Personnellement je passe le moins de temps possible sur les plans et dessins, je me limite juste à des croquis 2D !
Mais ça a de la gueule ce deck 3D en marquetterie d'érable moucheté Very Happy
Tu dessine avec quoi ?
Les pièces de fixation des moteurs seront relativement faciles à faire, il y a un beau replat sur le côté du truck.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: Fichier 3D ?

Message  sebrider le Dim 2 Oct 2011 - 21:54

le soft utilisé : solid works
avatar
sebrider

Localisation : Beaumont les valence dans la Drôme 26
Messages : 14
Date d'inscription : 05/09/2011
Age : 42

Revenir en haut Aller en bas

Re: Fichier 3D ?

Message  Christian le Dim 2 Oct 2011 - 22:10

Le truck du nosno est plus vite dessiné : c'est un cylindre tout bête Laughing

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas
