e-MTB de Syl2078

Message  syl2078 le Jeu 18 Avr 2013 - 7:29

Bonjour,
Je me lance dans le projet de l e-MTB.
Ne connaissant rien en MTB, j'ai passé pas mal de temps à recueillir les informations nécessaires au choix d'une board.
Ne voulant pas mettre plus de 200 € dans une mountainboard, je suis allé faire un petit tour sur le bon coin.
Je cherchai une board avec des truck channel, et je suis tombé sur une annonce d'une Khéo Bazik à 200€.
Banco, je l'ai reçu hier Very Happy Pas une rayure, rien ^^

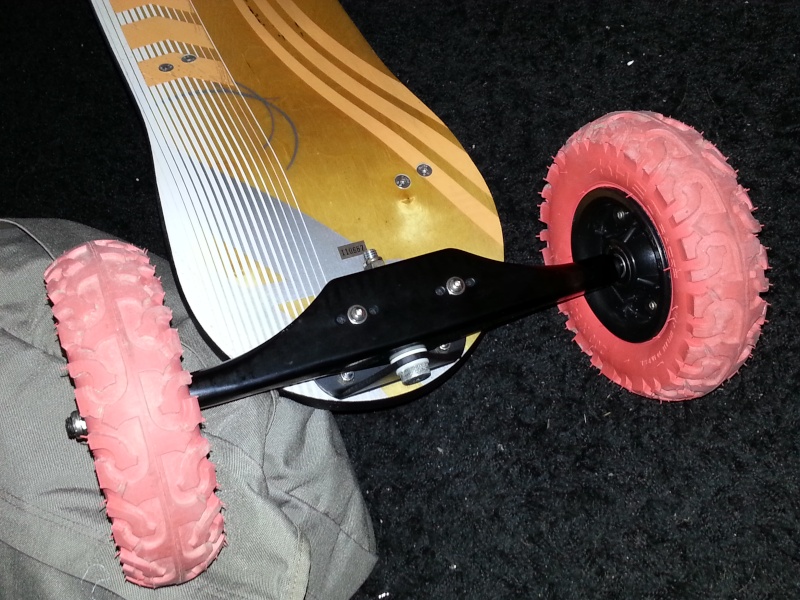

Voici quelque photo des trucks.
Une photo de la planche complète viendra plus tard




J'ai déjà choisi le moteur, batterie, ESC .... mais j’attends un peu pour les commander.
En se qui concerne la pignonerie, avec les KV du moteur (380) , le périmètre des roues et un rapport de réduction de 1/6 j'arrive à une vitesse max de 48km/h en théorie. ça ira très bien comme ça Surprised
Par contre le revendeur que j'ai trouvé on 45$ de transport....
Si vous avez des sources ??? ^^

pour info, j'ai vu des couronne H25 en 65 dents mais je pense que sa va poser problème avec les roue que je possède.
Le diamètre de la roue fait 200mm et la couronne mesure 133mm. Ca fait peut être un peu juste...

syl2078

Messages : 12
Date d'inscription : 08/04/2013
Age : 28

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syntaxeror le Jeu 18 Avr 2013 - 21:39

EH bé tu perd pas de temps Wink

remarque moi j'avais acheté le matos avant même d'avoir essayé lol
et lorsque j'ai essayé, les premières minutes, j'ai eu un grand doute sur mes capacités a rider ce genre de machine....
bon montage, on vas essayé dans contaminer d'autre Very Happy

avatar
syntaxeror

Messages : 50
Date d'inscription : 17/07/2012

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  Christian le Jeu 18 Avr 2013 - 22:08

Belle planche ! Il a visiblement jamais roulé ce MTB, on voit encore les picots de caoutchouc sur les pneus.

C'est ce qui est bien sur leboncoincoin, on trouve des MTB en "occasions-tout-neuf".
Des gens achètent l'engin sur un coup de tête, et le revendent dès le premier coup sur la tête Laughing


_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  cenek le Dim 21 Avr 2013 - 18:12

et pis c'est un khéo cheers cheers cheers

_________________
kitesk8 et e-ride-earth team

e-epsilon 6S
Crazy cart
avatar
cenek
Modérateur
Modérateur

Localisation : loire atlantique
Messages : 3272
Date d'inscription : 06/10/2010
Age : 37

http://www.kitesk8.com

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syl2078 le Lun 22 Avr 2013 - 7:08

Super, vu vos réactions, j'ai fait une bonne affaire ^^
Sinon qu'en pensez-vous pour les pignons?
Le diamètre de la roue fait 200mm de diam et la roue dentée mesure 133mm de diam. Ca fait peut être un peu juste? non?

syl2078

Messages : 12
Date d'inscription : 08/04/2013
Age : 28

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  pierrot22 le Mar 23 Avr 2013 - 20:44

Salut,

48 km/h avec quelle tension ?

Quelle est l'intensité max de ton moteur ? 1 ou 2 moteurs ?

ça fait 3 cm entre le sol et la chaine, ça peut être limite. Tu peux prendre un moteur avec un Kv plus faible pour diminuer le diamètre de la couronne. Par exemple, avec le Kv 270 (NTM5060-270 à 35$ sur hobbyking). Avec un budget plus élevé, il y a des Kv 149 (SK3-6374-149 à 80$ sur hobbyking).

Tu as regardé le matos utilisé par Christian sur le sien ? Le plus simple c'est souvent de s'inspirer d'une solution qui fonctionne déjà Wink
avatar
pierrot22

Localisation : Laval (53)
Messages : 103
Date d'inscription : 05/02/2013
Age : 29

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syl2078 le Mar 23 Avr 2013 - 21:17

Salut,

48km/h avec des accus 6S et des moteurs NTM 320kv.

En regardant le matos utilisé pas Christian lors de ses tutos, je me suis justement inspiré de son rapport de réduction 10/64
L'avantage que j'ai avec la couronne de 64 ou 65 dents ( je ne sais plus exactement Razz ) c'est qu'elle possède 4 troue de fixation de 46mm d' entre-axe, exactement identique à la gente.
Mais comme tu le souligne, le problème est que j'ai que 3cm entre la chaine et le sol...
C'est la que vient la question que je me pose.
Cela est-il suffisant? Rolling Eyes

syl2078

Messages : 12
Date d'inscription : 08/04/2013
Age : 28

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syntaxeror le Mar 23 Avr 2013 - 21:33

syl2078 a écrit:Salut,

Mais comme tu le souligne, le problème est que j'ai que 3cm entre la chaine et le sol...
C'est la que vient la question que je me pose.
Cela est-il suffisant? Rolling Eyes

c'est bon car le pneu touchera avant la chaine (3cm tu as de la marge)
avatar
syntaxeror

Messages : 50
Date d'inscription : 17/07/2012

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  pierrot22 le Mer 24 Avr 2013 - 20:37

si c'est le même matos que Christian, ça m'inquiète pas, si le diamètre de la couronne posait souci il l'aurait dit Smile

au pire tu risques de taper un caillou mal placé, mais avant que ça esquinte le matos faudrait un bon coup de poisse Wink

10x64, Kv320, en 22,2V, roue diamètre 200 ça donne :
7104 trs/min au moteur
1110 trs/min à la roue
vitesse max 42 km/h

J'ai commandé ces couronnes, en 55 dents avec 4 trous entraxe probablement 46 :
http://www.aliexpress.com/item/Brand-New-Electric-Scooter-and-Gas-Scooter-Bike-Parts-55-Teeth-Rear-Sprocket/355078245.html

Pour info, ce montage "4 trous" pour chaine H25 semble être le standard pour les véhicules chinois avec une roue libre :


La couronne 65 dents ne m'allait pas, parce que ma base sera normalement une flexboardz. Avec l'inclinaison que prennent les roues, la couronne risquait de toucher. J'ai préféré réduire le diamètre des couronnes et diminuer le Kv.

Mon choix n'est pas encore fixé, la motorisation commencera pas avant cet été, mais je pensais quelque chose du style 6s, Kv270, roues diamètre 200. Ca donne 45 km/h en 11x55.
avatar
pierrot22

Localisation : Laval (53)
Messages : 103
Date d'inscription : 05/02/2013
Age : 29

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  Christian le Mer 24 Avr 2013 - 21:17

Je n'ai encore jamais eu de souci avec la couronne qui touche le sol.

syntaxeror a écrit:Salut, car le pneu touchera avant la chaine (3cm tu as de la marge)
Si le pneu touche le sol, c'est normal Laughing

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syl2078 le Jeu 25 Avr 2013 - 6:15

Hello,
Depuis hier, pour prendre une marge de sécurité
J'ai revu ma config et je suis arrivé à la même que toi Pierrot, Very Happy
Passer la couronne en 55 dents et donc revoir les kv du moteur pour avoir un peu plus de couple.

syl2078

Messages : 12
Date d'inscription : 08/04/2013
Age : 28

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syl2078 le Ven 26 Avr 2013 - 15:55

Allé hop, Je suis décidé,
Je vais rester en 65 dents ^^
J'ai fait un petit rendu cette après midi. avec un pignon de 11 dents et une couronne de 65 et au final la taille ne me semble pas si gênante .

Pour finir, je serais dans la même config que Christian ^^


syl2078

Messages : 12
Date d'inscription : 08/04/2013
Age : 28

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syl2078 le Lun 3 Juin 2013 - 21:46

Bonjour à tous ^^
Je donne un peu de news
Voici l'avancé des travaux^^ :






Les ESC et la radio sont dans l 'avion ^^

syl2078

Messages : 12
Date d'inscription : 08/04/2013
Age : 28

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  Christian le Lun 3 Juin 2013 - 22:25

bravo cheers

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syntaxeror le Mar 4 Juin 2013 - 7:47

Cool. Bientôt une petite session Wink
Moi il faut juste que je retrouve le temps dans faire....
avatar
syntaxeror

Messages : 50
Date d'inscription : 17/07/2012

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  Kink le Mar 9 Juil 2013 - 15:25

Salut,
Bien vu le profil en U pour fixer l'ensemble aux channel truck Wink

Mais avec un angle quasi horizontal de sortie des batis moteur tu n'as pas peur de trop toucher?
Pour le wheeling Twisted Evil  ca va pas être top Suspect

Sur ma planche, toujours en prototypage (mais je reviens dessus ces jours), je souhaitais que ce soit les pneus qui touchent en cas de contact avec un mur histoire de ne pas détruire le montage...
avatar
Kink

Messages : 57
Date d'inscription : 16/08/2012

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  Christian le Mar 9 Juil 2013 - 15:32

C'est plutôt l'avant du mountainboard qui touche Twisted Evil

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2958
Date d'inscription : 13/10/2010
Age : 50

Revenir en haut Aller en bas

Re: e-MTB de Syl2078

Message  syl2078 le Ven 12 Juil 2013 - 7:15

Bonjour,^^
Je reviens un peu vers vous pour donner des news.

Concernant le support moteur, aucun problème.
Je kif trop la planche c'est trop fort^^
Par contre comme j'ai des 380kv et un rapport de réduction de 1/5 comment dire..... les 30km/h son vite dépassé...
Par sécurité j'ai bridé la vitesse max ^^.
Malgré tout, j'arrive a monté des bonne pente sans que ça chauffe.
Attention à bien réglé le timing moteur au minimum pour évité le broutage au démarrage et la chauffe.
